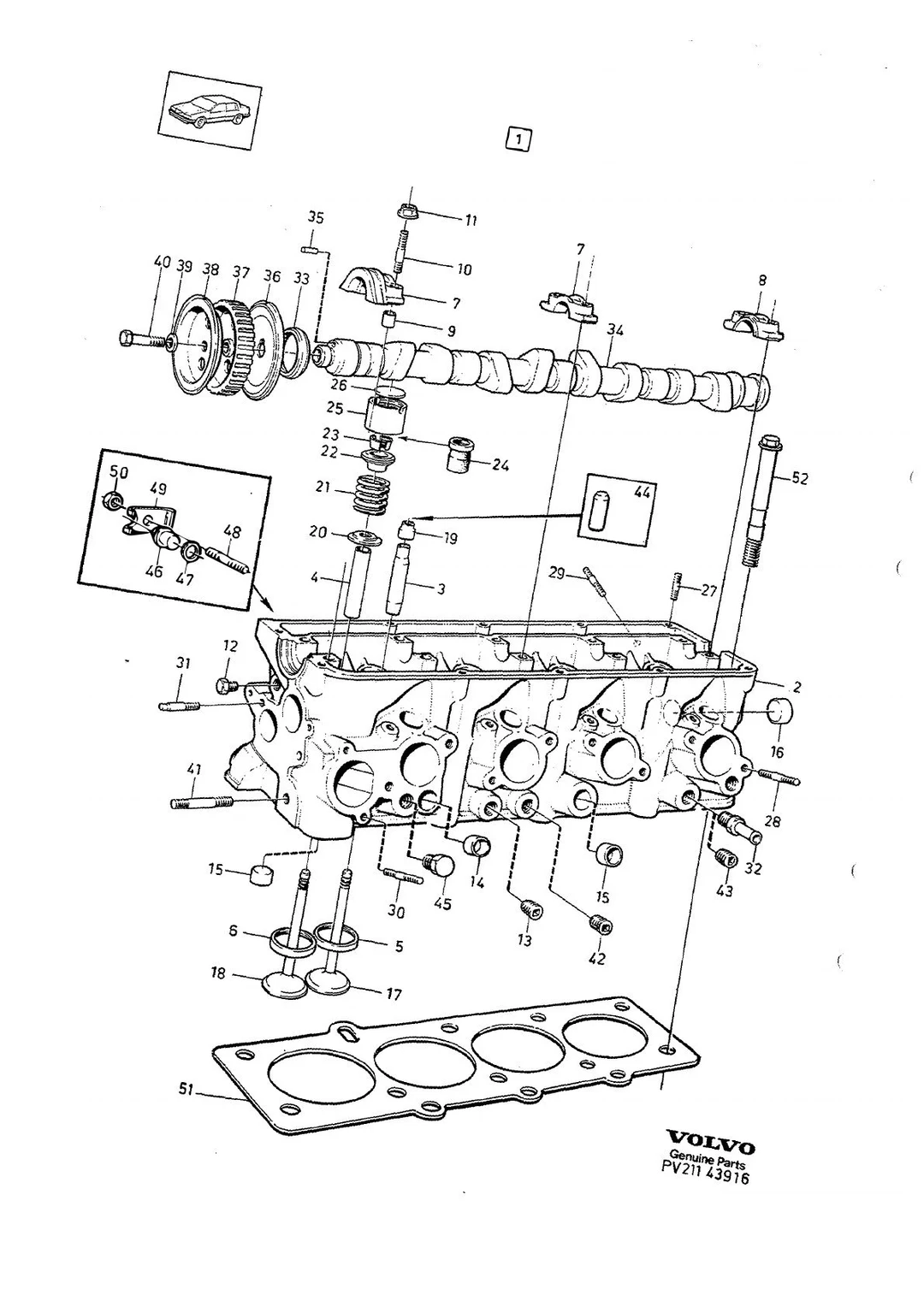

Culasse pour Volvo 240/260 1979-84 — Vue éclatée

1. 1)B23A. Remplacé par 1 pièce 5001709-4 sauf B23A 498910,498911, 498968,498969,499808, 499809,499830, 1)
2. 2)B21A 499840,499841, remplacé par 1 pièce 5002796-0 2)
3. 4)Sauf B21F 498962,498963. 4)
4. •B17, B19A. Sauf B19A 498996,498997. Remplacé par 1 pièce 5001709-4
5. •B21A remplacé par 1 pièce 5001709-4 sauf B21A 498758,498759, 498814,498815,498864, 498865,498914,498915, 498918,498919,498940, 498941,498942,498943, 498980,498981,499840, 499841,499880,499881, 499882,499883,499908.
6. •B19K remplacé par 1 pièce 5002796-0
7. •B19A 498996,498997. Remplacé par 1 pièce 5001955-3
8. •B21A 498758,498759, 498814,498815. Remplacé par 1 pièce 1317496-6, 1 pièce 952076-8.
9. •B21F 498962,498963
10. •Diamètre extérieur standard 13,5 mm
11. •(463771) diamètre extérieur standard 13,5 mm
12. •Diamètre extérieur standard 46,0 mm (1266416)
13. •Diamètre extérieur standard 38,0 mm (1266419)
14. •B21F 498778,498779, 498830,498831.
15. •Standard, diamètre extérieur 17,5
16. •Standard, diamètre extérieur 21,0
17. •Surcote, diamètre extérieur 25,0
18. •Standard, diamètre extérieur 29,0
19. •Surcote, diamètre extérieur 33,0
20. •Sauf turbo
21. •Épaisseur 3,30 mm
22. •Épaisseur 3,35 mm
23. •Épaisseur 3,40 mm
24. •Épaisseur 3,45 mm
25. •Épaisseur 3,50 mm
26. •Épaisseur 3,55 mm
27. •Épaisseur 3,60 mm
28. •Épaisseur 3,65 mm
29. •Épaisseur 3,70 mm
30. •Épaisseur 3,75 mm
31. •Épaisseur 3,80 mm
32. •Épaisseur 3,85 mm
33. •Épaisseur 3,90 mm
34. •Épaisseur 3,95 mm
35. •Épaisseur 4,00 mm
36. •Épaisseur 4,05 mm
37. •Épaisseur 4,10 mm
38. •Épaisseur 4,15 mm
39. •Épaisseur 4,20 mm
40. •Épaisseur 4,25 mm
41. •Épaisseur 4,30 mm
42. •Épaisseur 4,35 mm
43. •Épaisseur 4,40 mm
44. •Épaisseur 4,45 mm
45. •Épaisseur 4,50 mm
46. •Épaisseur 3,50-4,15 mm
47. •Sauf turbo,
48. •Sauf B19K
49. •(1219032), B19E 498752,
50. •B21F.Sauf B21F(498896,
51. •Alternative

Glossaire — Abréviations Volvo

STD

version standard

O.DIA

diamètre extérieur

O.S

surdimension

TURBO

turbo

THK

épaisseur

SP

pièce remplacée

EU

pièce d'échange standard

NS

non stocké comme pièce de rechange

OP

supprimé du programme

IK

inclus dans le kit

• 1276118 — Référence d'origine Volvo
• N° alt. 264612 — numéro de remplacement
• 1) — Ce que signifient les numéros
• NS — Non stocké

Les numéros ci-dessous renvoient aux références du catalogue.
